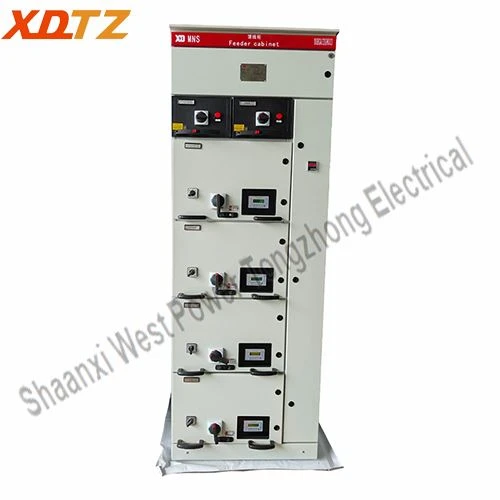

Викатний розподільний пристрій низької напруги MNS — це різновид комбінованого-комбінованого-розподільчого пристрою низької напруги (далі — пристрій) зі стандартними формованими частинами, який підходить для систем електропостачання з частотою змінного струму 50~60 Гц і номінальною робочою напругою 660 В або нижче та використовується для виробництва, передачі, розподілу електроенергії, перетворення електроенергії та контролю споживаного обладнання.

Пристрій відповідає стандартам IEC439, VDE660, частина 5 і GB7251-2013 «Низько-розподільні пристрої» або JB/T9661-1999 «Низьковольтні знімні розподільні пристрої» та іншим стандартам.

Умови використання

Нормальні умови використання висувного розподільного пристрою низької напруги MNS:

Температура навколишнього середовища: від +40 градусів до -5 градусів, а її середня температура не перевищує +35 градусів протягом 24 годин.
Висота: 2000м.
Відносна вологість повітря: не більше 50 відсотків при максимальній температурі +40 градусів.

Вища відносна вологість допустима при нижчих температурах, наприклад, . 90 відсотків при +20 градусах, але слід враховувати коливання температури, і час від часу може виникати помірна конденсація.

Пристрій підходить для процесів транспортування та зберігання при температурах від -25 градусів до +55 градусів, а також протягом коротких періодів часу (не більше 24 годин) до +70 градусів. Пристрій не повинен зазнати незворотних пошкоджень за таких екстремальних температур і повинен функціонувати належним чином за нормальних умов.

Якщо наведені вище умови використання не можуть бути дотримані, вони повинні бути вирішені шляхом консультації між користувачем і виробником.

При використанні цього пристрою на морських нафтових бурових платформах і атомних електростанціях необхідно підписати окрему технічну угоду.

Тип розподільного пристрою

Тип розподільчого пристрою висувного розподільного пристрою MNS низької напруги:

Кабінет центру розподілу електроенергії (ПК)

Застосування автоматичних вимикачів серії CW1, E, T, RMW1, шафа центру керування двигуном (MCC)

MCC складається з великих і малих висувних ящиків, а головний вимикач кожного контуру використовує автоматичний вимикач у формованому корпусі з високим розривом або поворотний перемикач навантаження із запобіжником.

Шафа автоматичної компенсації коефіцієнта потужності

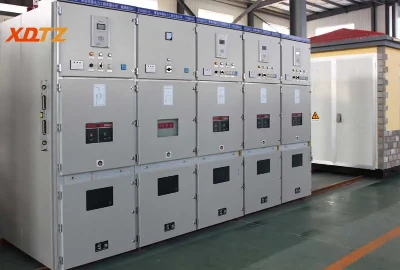

MV Switchgear supplier

Основна конструкція шафи розподільного пристрою складається з c-профільних вузлів. c-профілі зігнуті зі сталевих пластин із модульними кріпильними отворами E=25мм. Усі рами шафи та внутрішні перегородки оцинковані та пасивовані, а оточуючі двері та бічні панелі покриті-розпиленням.

Основні розміри шафи наведені в таблицях 1 і 2:

Таблиця 1:Шафа центру розподілу електроенергії (PC).

висота мм	Ширина мм	глибина			примітка
висота мм	Ширина мм	Тмм	Т1 мм	Т2 мм	примітка
2200	400	1000	800	200	Головна шинна передача
2200	400	1000	800	200	630-2000A
2200	600	1000	800	200	2500A
2200	800	1000	800	200	3200A
2200	1000	1000	800	200	4000A
2200	1200	1000	800	200	5000A

Таблиця 2: Шафа центру керування двигуном (MCC).

висота	ширина			глибина			примітка
Хм	Бмм	B1mm	B2mm	Тмм	Т1 мм	Т2 мм	примітка
2200	1000	600	400	600	400	200	одностороння-операція
2200	1000	600	400	1000	400	200	двостороння-операція

PC MCC (одностороння-операція) MCC (дво-стороння робота)
