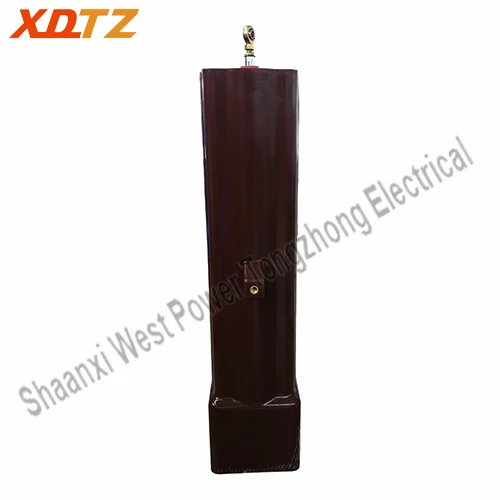

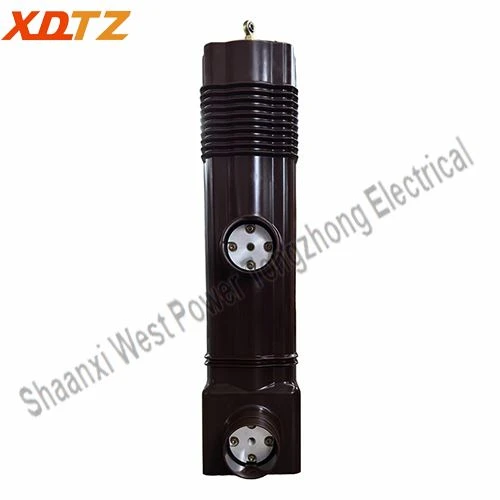

Компонент фазної колонки 40,5 кВ відноситься до верхнього та нижнього кронштейнів, верхнього та нижнього випускних блоків, камери дугогасіння. Гнучке з’єднання, провідні затискачі та ізоляційні циліндри, що складаються з вузла первинного контуру; є основним компонентом автоматичного вимикача в системі 40,5 кВ, його головна роль полягає в тому, щоб змусити ланцюг середньої та високої напруги відключити джерело живлення через камеру гасіння дуги вакууму. Відмінна ізоляція може швидко погасити дугу та загальмувати струм , щоб уникнути аварій та аварій, в основному використовується в системі керування передачею та розподілом електроенергії.

Технічні параметри продукту

немає	Основні технічні параметри
Параметри напруги
1	Номінальна частота (fr)	Гц	50/60
2	Номінальна напруга (Ur)	кВ	40.5
3	Номінальна короткочасна (1 хв) частота, що витримує напругу (Ud)	кВ	95
4	Номінальна витримувана напруга грозового імпульсу (пікова) (UP)	кВ	185
Поточний параметр
1	Номінальний струм (Ir)	A	630/1250/1600/2000/2500
2	Номінальний струм відключення короткого замикання (Isc)	кА	25/31.5
3	Номінальний час відключення струму короткого замикання	Часи	30
4	Номінальний короткочасний струм (Ik)	кА	25/31.5
5	Номінальна тривалість короткого замикання (tk)	s	4
6	Номінальний піковий струм (Ip)	кА	63/80
7	Номінальний струм короткого замикання (IMC)	кА	63/80
8	Постійна складова номінального струму відключення короткого замикання	%	40
9	Номінальна послідовність операції	O-0.3s-CO-180s-CO
Механічні параметри
1	Маса рухомих частин	кг	3.2~3.5
2	Сила самозамикання контакту	N	200±50~230±100
3	Номінальний контактний тиск	N	2700±200~4700±100
Потреба в перемиканні механічних характеристик
1	Відстань розмикання контакту	мм	22±1
2	Середня швидкість розриву (замкнене положення контакту до 75% відкритої відстані)	m/s	1.7±0.3
3	Середня швидкість закриття (30% відкрита відстань ~ контакт закрите положення)	m/s	0.8±0.2
4	Час відскоку замикання контакту	РС	Менше або дорівнює 2
5	Замикання та розмикання контактів не синхронізовано	РС	Менше або дорівнює 2
6	Амплітуда відскоку розмикаючих контактів	мм	Менше або дорівнює 2
життя
1	Термін зберігання	років	20
2	Механічне життя	Часи	10000
3	Допустима товщина контактного зносу	мм	3

Поліпшення електроізоляційних характеристик

сам ізоляційний циліндр має хороші ізоляційні властивості, завдяки точному монтажу може забезпечити надійний захист ізоляції для внутрішнього провідника або електричних компонентів, ефективно запобігаючи витоку, короткому замиканню та іншим електричним несправностям, значно покращуючи безпеку та стабільність електричної системи.

Посилений механічний захист

міцний ізоляційний циліндр може забезпечити хороший механічний захист внутрішніх компонентів від зовнішнього впливу, екструзії, вібрації та інших зовнішніх впливів; щоб запобігти механічним пошкодженням внутрішніх компонентів, що призведе до погіршення електричних характеристик або несправності, подовжуючи термін служби обладнання.

Простий в установці та обслуговуванні

ізоляційний циліндр зазвичай приймає стандартизований дизайн, процес складання відносно простий, швидкий, може підвищити ефективність виробництва; при необхідності технічного обслуговування або капітального ремонту внутрішніх електричних компонентів, просто демонтуйте ізоляційний циліндр, який можна легко використовувати без необхідності масштабного демонтажу всієї електричної системи.

Оптимізуйте планування простору

ізольований циліндр можна налаштувати відповідно до фактичного попиту, адаптуючи до різних вимог до планування простору; можливість установити кілька електричних компонентів по центру в ізольованому циліндрі, реалізуючи ефективне використання простору та роблячи електричну систему більш компактною та акуратною.

Адаптація до суворих умов

високоякісні ізоляційні циліндри мають хорошу корозійну стійкість, стійкість до високих температур і стійкість до низьких температур тощо, і можуть стабільно працювати в різних суворих умовах навколишнього середовища; забезпечують міцну гарантію надійної роботи електрообладнання в жорстких умовах.

Застосування продукту

Компонент фазової колонки 40,5 кВ широко використовується в металургії, гірничодобувній промисловості, нафтовій, хімічній промисловості, залізниці, радіомовленні, зв’язку, промисловому високочастотному нагріванні та інших системах розподілу електроенергії 40,5 кВ.
