Модульний механізм приводу ВТЗ-12 є зразком застосування пружинного приводу серії ВТЗ на 12 кВ.

Технічні характеристики продукту

Специфікація

немає	Ім'я	одиниця	дані
1	Номінальна напруга	кВ	7.2~12
2	Номінальна частота	Гц	50/60
3	Номінальний струм	A	630/1250/1600/2000/2500/3150/4000/5000
4	Номінальна витримувана напруга живлення	кВ	48 (через контактні проміжки) / 42 (до землі)
5	Номінальна напруга грозового імпульсу	кВ	75
6	Номінальний струм відключення при короткому замиканні	кА	25/31.5/40/50
7	Механічна витривалість	Часи	30000
8	Стандартна послідовність операцій	-	O-0.3s-CO-180s-CO

Механічні характеристики

немає	Ім'я	одиниця	дані
1	Зазор між переміщеним і фіксованим контактом	мм	9±1
2	Зв'яжіться з Overtravel	мм	3.5±0.5
3	Середня швидкість закриття	m/s	0.7±0.2
4	Середня швидкість відкриття (середня швидкість першого відкриття на 6 мм)	m/s	1.1±0.2
5	Номінальний контактний тиск	N	2500±200 Н (25 кА) 3100±200 Н (31,5 кА) 4800±300 Н (40 кА) 6000±500 Н (50 кА)
6	Час закриття	РС	30-70
7	Час відкриття	РС	20-50
8	Тривалість відскоку контакту під час операції закриття	РС	Менше або дорівнює2
9	Відсутність одночасності операцій закриття/відкриття 3-фази	РС	Менше або дорівнює2

Переваги продукту

Модульний механізм роботи ВТЗ-12 має багато переваг:

Продуктивність автоматичного вимикача:

E2-C2-M2

Легке обслуговування:

Модульна конструкція механізму дозволяє легко замінити котушки закриття та відкриття без необхідності розбирання інших компонентів. Це усуває необхідність тестування або налаштування після заміни, гарантуючи, що користувачі можуть замінити їх самостійно, що робить подальше обслуговування більш зручним.

Висока провідність:

Розумна конструкція провідного кола, щоб відповідати рівню підвищення температури в 1,1 рази від номінального струму.

Широкий діапазон застосування:

Серія охоплює широкий діапазон номінальних струмів від 630 А до 5000 А та струмів розриву від 20 кА до 50 кА, з максимальною робочою висотою 4500 метрів і діапазоном робочих температур від -40 градусів до 40 градусів.

Підтримка індивідуального дизайну:

Ми пропонуємо послуги з налаштування на основі звичок користувачів, модернізацію старих комутаторів і співпрацю в розробці нових продуктів.

Компоненти продукту

Модульний механізм приводу ВТЗ-12 складається з наступних частин:

Modular Operating Mechanism manufacturer

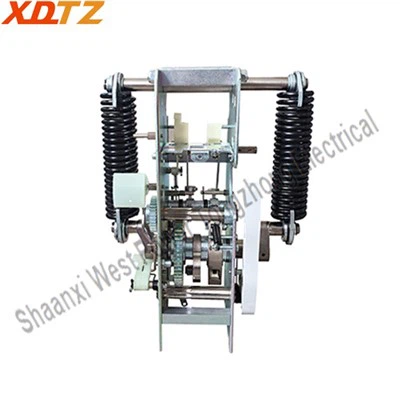

Пружинний приводний механізм серії ВТЗ

Підходить для висувних і фіксованих автоматичних вимикачів з номінальним струмом менше або дорівнює 5000 А і струмом відключення менше або дорівнює 50 кА.

Каркас (корпус)

Використовується для фіксації та встановлення механізму пружинного приводу, деталей трансмісії та опорних частин первинного провідного контуру. Розміри рами змінюються в залежності від форми та розміру розподільного пристрою. Загальна ширина висувних розподільних пристроїв становить 650 мм, 800 мм, 1000 мм.

Modular Operating Mechanism for sale

Modular Operating Mechanism in stock

Вантажівка шасі

Для викатних вимикачів використовується для переміщення корпусу вимикача з випробувального положення в робоче, забезпечуючи зачеплення переміщених і нерухомих контактів. Загальна ширина висувних розподільних пристроїв становить 650 мм, 800 мм, 1000 мм.

Вторинна проводка

Висувні автоматичні вимикачі використовують штекерні з’єднання для під’єднання вторинної схеми керування до розподільного пристрою. Стаціонарні автоматичні вимикачі використовують клемні з’єднання. Вторинна проводка служить мостом зв’язку між корпусом вимикача та розподільним пристроєм і може бути змінена відповідно до вимог користувача.
